Vous vous demandez comment gagner de la place à l’étage ou créer un superbe balcon suspendu sans toucher à vos fondations ? Aujourd’hui, on décortique ensemble l’encorbellement, une technique de charpente ancestrale mais ultra-moderne qui joue avec les lois de la physique pour projeter vos structures dans le vide en toute sécurité.
Ce qu’il faut retenir : L’encorbellement est une structure en porte-à-faux qui dépasse du mur sans appui direct. Il permet de gagner de l’espace à l’étage et de protéger les façades. Sa réussite repose sur un calcul rigoureux du moment fléchissant, un excellent contreventement et des assemblages capables de résister à la traction perpendiculaire au fil du bois. 😉

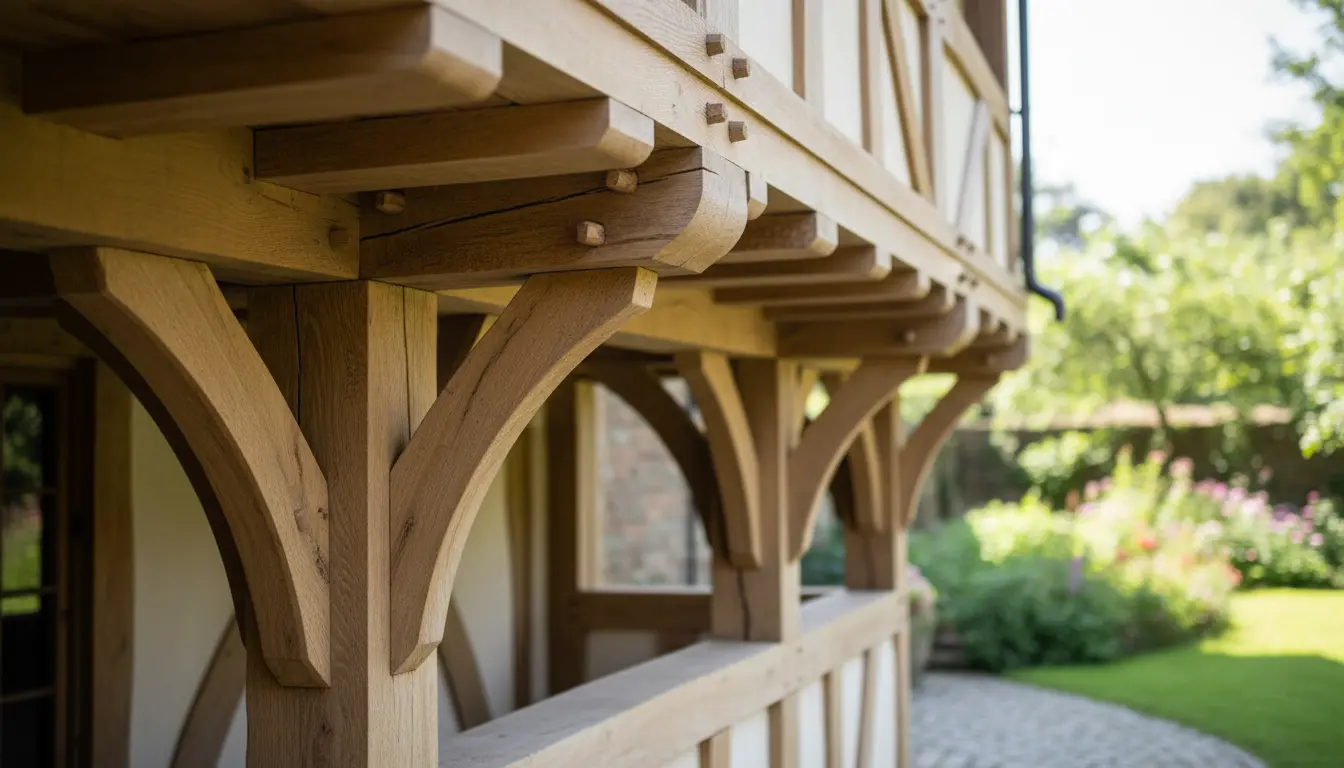

Définition : qu’est-ce que l’encorbellement en charpente ?
Encorbellement : définition et origine dans le bâtiment
Qu’est-ce que c’est que ce mot barbare ? Pour faire simple, l’encorbellement désigne une partie de structure en saillie, qui avance au-dessus du vide. Dans notre jargon de charpentier, on parle d’un élément qui travaille en porte-à-faux : il est solidement fixé d’un côté seulement, tandis que l’autre extrémité est libre de flotter dans les airs.
Mais attention, ce n’est pas de la magie, c’est de la pure physique ! Les efforts appliqués sur la partie extérieure sont renvoyés vers l’arrière, directement dans la structure porteuse de votre maison. Historiquement, on utilisait ce système pour créer des débords protecteurs ou des étages complets en saillie.
Cette logique de saillie est parfaitement compatible avec les formes traditionnelles de pan de bois.
Je me rappelle avoir bossé sur une vieille bâtisse où les solives s’appuyaient sur un corbeau en pierre pour soutenir un étage complet. C’est rustique, c’est costaud, et ça a traversé les siècles !
La différence entre une simple saillie et un encorbellement structurel
Faut pas tout mélanger (et je vois trop souvent l’erreur sur les chantiers). Une simple saillie peut être un élément purement décoratif ou non porteur, comme un petit habillage de façade ou une moulure esthétique.
En revanche, un encorbellement structurel reprend des charges bien réelles : le poids propre du bois, la neige en hiver (parfois jusqu’à 150 kg/m² selon votre région !), le vent, et même le poids des personnes si on parle d’un balcon ou d’une pièce de vie.
Le point clé ici, c’est la continuité du cheminement des charges. La charge appliquée en bout de porte-à-faux génère un moment important à l’ancrage. On ne rigole pas avec ça, car l’excentricité des efforts doit être ABSOLUMENT maîtrisée pour éviter la catastrophe. 👉
L’évolution historique : de la maison médiévale à l’architecture moderne
Si vous vous baladez dans les vieux centres-villes, vous avez sûrement vu ces magnifiques maisons à pans de bois avec des étages qui avancent sur la rue. C’est l’encorbellement médiéval typique ! À l’époque, on faisait ça pour deux raisons bien précises :
- Payer moins d’impôts, car la taxe était calculée sur l’emprise au sol du bâtiment (malin non ? ✅) ;
- Protéger les bois des façades inférieures des pluies battantes qui tombaient du ciel.
Aujourd’hui, l’architecture moderne a repris ce concept avec beaucoup de brio. On cherche des lignes épurées, des volumes suspendus qui donnent l’impression de flotter. Mais les exigences de calcul et de stabilité sont bien plus strictes qu’au Moyen-Âge !
Pour mieux comprendre ce charme historique et l’intérêt patrimonial de ces structures, je vous invite à regarder cette petite balade à Vence :
Pourquoi intégrer l’encorbellement dans une maison ?
Créer un débord de toit protecteur et esthétique
Pourquoi s’embêter à faire dépasser sa toiture ? Eh bien, c’est le meilleur moyen de garder vos murs au sec ! En faisant filer vos chevrons ou vos pannes au-delà du mur de façade, vous créez un véritable parapluie pour votre maison.
Mon conseil de vieux briscard : Un débord de toit de 50 cm à 80 cm protège non seulement vos enduits des pluies battantes, mais il limite aussi l’exposition directe du soleil en été sur vos vitrages. C’est de la climatisation passive et gratuite ! 👍
Mais attention, pour que cette saillie ne se transforme pas en éponge, il faut soigner les détails de finition pour éviter que l’eau ne stagne sous le bois.
Optimiser l’espace habitable à l’étage sans emprise au sol
C’est le gros point fort de l’encorbellement. Imaginez : vous avez un petit terrain, impossible d’agrandir l’emprise au sol de votre maison à cause des limites de propriété.
Or, en faisant dépasser l’étage de 1 mètre ou 1,20 mètre en porte-à-faux, vous pouvez facilement gagner 10 m² ou 15 m² habitables à l’étage ! Pas besoin de creuser de nouvelles fondations coûteuses.
Ceci dit, attention aux calculs. Ce gain de place impose de prendre en compte des charges permanentes (les cloisons, le plancher, l’isolation) et des charges variables (vos meubles, votre lit, et vous-même). On ne rigole pas avec la physique.
Soutenir une loggia ou un balcon en bois suspendu
Qui n’a pas rêvé d’un petit café le matin sur un balcon en bois suspendu au-dessus du jardin ? C’est le cas d’école de l’encorbellement structurel.
Pour ce genre d’ouvrage, les poutres porteuses (souvent le prolongement des solives de votre plancher intérieur) sortent de la maison pour venir porter le balcon.
Ici, le calcul de charge est drastique. On doit prévoir une charge d’exploitation minimale de 350 kg/m² pour un balcon résidentiel (au cas où vous inviteriez tous les copains à prendre l’apéro au même endroit).
Les principes mécaniques du porte-à-faux en bois
Comprendre le moment fléchissant au niveau de l’ancrage
Entrons un peu dans le vif du sujet technique (promis, je vais faire simple). Quand vous appuyez sur le bout d’une planche en porte-à-faux, vous créez ce qu’on appelle un moment fléchissant.
C’est l’effet de levier. Plus votre porte-à-faux est long, plus cet effet de levier est violent au niveau du point d’appui (le mur). C’est pour ça que la section de votre bois doit être largement surdimensionnée par rapport à une solive classique sur deux appuis.
Pour un balcon d’un mètre de saillie, il faut souvent que la pièce de bois fasse au moins deux mètres à l’intérieur de la maison pour faire contrepoids !
Gérer la traction perpendiculaire au fil du bois
Le bois est un matériau formidable. Il résiste comme un chef quand on tire ou qu’on appuie dans le sens de ses fibres (le fil du bois). Par contre, si vous essayez de l’écarter perpendiculairement au fil, il a la résistance d’un paquet de paille.
Or, dans un assemblage en encorbellement, l’excentricité des charges a tendance à vouloir « ouvrir » le bois ou arracher les fixations vers le haut.
Attention : Si vous concevez mal vos entailles ou vos perçages au niveau de l’ancrage, vous risquez de provoquer une traction perpendiculaire au fil qui va fendre votre poutre en deux. C’est la rupture assurée ! ❌
L’importance des efforts de cisaillement et de compression
Au droit de l’appui mural, votre bois subit aussi deux autres forces invisibles mais destructrices :
- Le cisaillement : la force qui tend à couper la poutre verticalement, comme une paire de ciseaux ;
- La compression : le bois est écrasé contre la maçonnerie sous l’effet du poids.
Du coup, il faut s’assurer que l’essence de bois choisie (souvent du douglas ou du chêne pour l’extérieur) a une résistance suffisante pour ne pas s’écraser sous la pression.
Pour visualiser comment ces contraintes mécaniques extrêmes sont gérées à grande échelle (et croyez-moi, les principes sont les mêmes en charpente !), jetez un œil à cette vidéo sur les ponts en encorbellement :
Comment concevoir un ouvrage en saillie sécurisé ?
Le dimensionnement des pièces de charpente porteuses
Pas de place à l’improvisation ici ! Pour dimensionner vos pièces, il faut appliquer les Eurocodes 5 (les règles de calcul pour les structures en bois).
On utilise un coefficient magique appelé le kmod. Ce coefficient réduit la résistance théorique du bois en fonction de l’humidité et de la durée d’application des charges.
Voici un petit tableau récapitulatif pour y voir plus clair sur les facteurs de réduction du bois selon son exposition :
| Classe de service | Humidité du bois | Exemple d’application |
|---|---|---|
| Classe 1 | Moins de 12% (sec) | Intérieur chauffé |
| Classe 2 | 12% à 20% (humide) | Charpente abritée |
| Classe 3 | Plus de 20% (mouillé) | Encorbellement extérieur |
Plus le bois est exposé à la flotte (Classe 3), plus sa résistance mécanique baisse dans les calculs. On doit donc épaissir les sections !
Le choix des assemblages adaptés à l’excentricité des charges
Pour fixer tout ça, oubliez les petites vis à bois de brico-dépôt. Il nous faut du lourd ! On utilise généralement des boulons de charpente haute résistance (classe 8.8 minimum), combinés avec de larges rondelles pour répartir la pression et éviter que la tête du boulon ne s’enfonce dans le bois.
Dans certains cas, on installe une jambe de force ou une potence pour soulager le porte-à-faux et ramener les forces de flexion en compression pure contre le mur. C’est bête comme chou, mais ça multiplie la solidité par dix !
Le contreventement pour stabiliser la structure contre le déversement
Un balcon ou un étage en encorbellement ne doit pas seulement tenir verticalement. Il doit aussi résister aux forces horizontales (le vent qui pousse de côté, ou les gens qui bougent).
Si vos solives en porte-à-faux ne sont pas bloquées latéralement, elles risquent de se coucher sur le côté. C’est ce qu’on appelle le déversement.
C’est pour ça qu’on installe un solide contreventement sous forme de croix de Saint-André ou d’étrésillons (des petites planches de blocage) entre les solives pour rigidifier le tout.
Les points de vigilance pour assurer la durabilité de l’ouvrage
L’exposition à l’humidité et aux intempéries
C’est l’ennemi public numéro un du charpentier : la flotte. Un encorbellement en extérieur prend la pluie, le gel, le soleil.
Si l’humidité du bois reste supérieure à 20% pendant de longues semaines, les champignons lignivores (ceux qui bouffent le bois) vont s’installer confortablement. Et là, c’est le début de la fin.
Il faut donc impérativement choisir une essence de bois naturellement durable (comme le mélèze, le douglas hors aubier, ou le chêne) ou un bois traité en autoclave classe 4.
Les détails de conception pour éviter la stagnation de l’eau
L’eau doit glisser, couler, s’enfuir ! Ne lui laissez jamais l’occasion de stagner.
Par exemple, sur le dessus de vos poutres exposées, je vous conseille de poser une bande d’étanchéité (type membrane EPDM) avant de visser vos lames de terrasse.
Aussi, taillez toujours un biseau de 15 degrés (une goutte d’eau) en bout de vos pièces de bois pour que les gouttes tombent par terre plutôt que de remonter par capillarité sous la poutre.
La ventilation des bois en extérieur
Le bois a besoin de respirer. S’il est mouillé mais qu’il peut sécher rapidement grâce à un bon courant d’air, il ne pourrira jamais (regardez les vieux chalets d’alpage !).
Du coup, laissez toujours un espace d’au moins 10 mm entre le mur de la maison et le premier élément de votre encorbellement. Cela crée une cheminée de ventilation naturelle qui évacue l’humidité ambiante.
Les erreurs de conception à éviter sur le chantier
Négliger la concentration des efforts aux points de fixation
L’erreur classique du débutant : penser qu’il suffit de mettre trois vis de plus pour que ça tienne. Le point de fixation d’un encorbellement subit des contraintes énormes.
Si vous ne mettez pas des broches ou des boulons traversants correctement dimensionnés, le bois va finir par s’ouvrir au niveau des perçages. Moi, je ne prends jamais de risques : je calcule l’entraxe minimal entre chaque boulon pour éviter que les fibres du bois ne se fendent sous la pression.
Sous-estimer l’impact du vent et des charges climatiques
Le vent ne fait pas que pousser sur les côtés, il crée aussi un effet de soulèvement. Lors des tempêtes, un grand débord de toit ou un balcon peut se comporter comme une aile d’avion et vouloir s’envoler.
C’est pour ça qu’il faut ancrer vos éléments en encorbellement non seulement pour qu’ils ne tombent pas, mais aussi pour qu’ils ne se soulèvent pas sous l’effet des rafales. On doit toujours raisonner en combinaisons d’actions (poids + vent + neige) et non pas en charge unique.
Oublier le traitement de préservation des bois exposés
« C’est bon, c’est du douglas, ça ne craint rien ! ». Combien de fois j’ai entendu cette phrase sur les chantiers…
Oui, le douglas est résistant, mais seulement son cœur (le duramen). L’aubier (la partie claire sur les bords), lui, pourrit très vite. Si vous n’appliquez pas un traitement de préservation ou si vous ne purgez pas l’aubier lors de la taille, votre bel encorbellement va faire grise mine au bout de 5 ans seulement. Quel gâchis !
Conclusion
Voilà, vous savez tout sur l’encorbellement en charpente ! Ce n’est pas un projet à prendre à la légère, mais quand c’est bien conçu, c’est d’une solidité à toute épreuve et ça apporte un cachet fou à une maison. Prenez le temps de bien calculer vos sections, de soigner vos assemblages, et surtout, protégez vos bois de l’humidité.
